孔板流量計與楔形流量計優缺點介紹
作者:流量計 來源:流量計 發布時間:2020-08-14
   孔板流量計與楔形流量計同屬于壓差測流量,而不易被臟污介質堵死,更適合粘稠、雜質、高溫等各種狀況的楔形流量計在維護方面優勢明顯。那么,孔板流量計又有哪些不可替代的優勢呢?
一、孔板、楔形流量計一樣的原理
   孔板流量計、楔形流量計,屬于恒截面,變壓差型流量計。也就是說它們的概念相同。
   孔板流量計,就是在管道內部加裝一個中間開孔的圓板,然后測量蒸汽在孔板前后的壓力差,經過計算換算出蒸汽的流量。因為蒸汽的流速在節流件處(孔板)形成局部收縮,靜壓力降低,流速增加,于是在節流件前后便產生了壓差。根據流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律),流量的大小與差壓的大小存在一定的比例關系:M2∝ΔP。式中,M 為流量;ΔP 為差壓。
   楔形流量計是流體通過楔形流量計時,由于楔塊的節流作用,在其上、下游側產生了一個與流量值成平方關系的差壓,將此差壓從楔塊兩側取壓口引出,送至差壓變送器轉變為電信號輸出,再經經專用智能流量積算儀運算后,即可獲知流量值。
   通過引壓管將差壓信號引入差壓變送器,差壓變送器將差壓信號送入流量積算儀,積算儀將差壓信號換算成流量信號。同時通過溫度和壓力傳感器測出蒸汽的溫度和壓力,積算儀根據當時的溫度和壓力計算出補償后的流量。

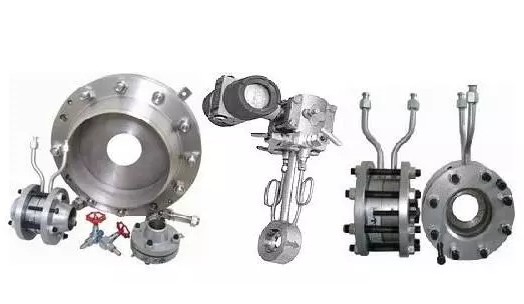

              流量計
二、楔形流量計
1、楔形流量計的優點
▲特別適合于高粘度、低雷諾數、帶懸浮顆粒或氣泡的介質測量;
▲測量精度不受流體介質介電常數等特性的影響和限制;
▲楔形件結構設計特殊,有導流作用,防堵塞;
▲具有流體粘度變化、溫度變化、密度變化等補償功能;
▲抗振動、抗沖擊、抗臟污、抗腐蝕;
▲具有雙向流量測量功能;
▲節能減排:楔形流量計結構簡單、牢固、高可靠性,安裝方便,運行維護費用低;
▲無運動部件、無磨損,長期使用時不需要重新標定。
2、楔形流量計的缺點
   但相對于孔板流量計來說,楔形流量計還具有價格高、必須每臺標定等不足,無論是在設計、制造、計算,還是安裝使用等方面,楔形流量計尚缺乏相應的數據和規范。
三、孔板流量計
1、孔板流量計的優點:
▲節流裝置結構易于復制,簡單、牢固,性能穩定可靠,使用期限長,
▲適用于較大口徑管道的計量(目前口徑大于DN 600 mm 的流量計一般只能選用孔板);
▲經久耐用;
▲標定全面;價格便宜。
2、孔板流量計的缺點:
▲對節流裝置、引壓管、冷凝罐安裝要求很高,安裝較為復雜。
▲孔板流量計整體校驗比較困難,目前只能對差壓傳感器、壓力傳感器、溫度傳感器單獨進行校驗,整體的精度難于確保。
▲孔板的結構決定了流體流經孔板時流體的靜壓明顯減小,流速顯著加大,造成流體沖刷孔板嚴重,侵蝕孔板中心的銳口金屬邊緣,致使孔板精度不斷下降。液化氣、丙烯等易氣化的液體流量測量中,流體物理形態的改變造成孔板侵蝕更加嚴重。
▲孔板的結構形式造成了流體流過孔板后有較大的靜壓損失,從整體上看孔板流量計是一個耗能較大的儀表,使機泵機械功率的損失加大,不利于裝置的能效提高,對于越來越嚴格的節能要求是一個不利因素。
總結:就目前而言,楔形流量計與孔板流量計共存,發揮各自的優勢,但從長遠來看,楔形流量計是新一代差壓式流量計的發展趨勢。
